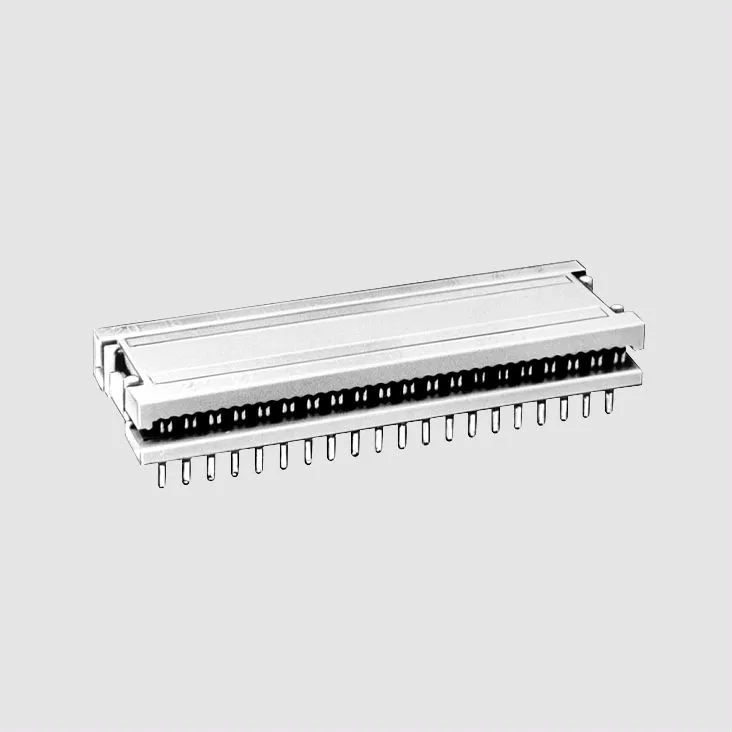

IC-Sokkel-Fladkabel-connector 32pol RM15,24
Varenummer:
88-232
Varekode: KK32025C
7 stk.
på lager
Bestil inden kl. 14 i dag for afsendelse i dag
| Aufbau |
| IC-Sockel-Verbinder, bestehend aus Oberteil und dem mit Kontakten bestückten Unterteil. Die Lieferung erfogt im vormontierten Zustand; das Oberteil ist schon vorgerastet mit dem Unterteil verbunden. |
 |
| Technische Daten |
| |
| Isolierkörper: |
Polyamid, glasfaserverstärkt, UL 94 V-0 |
| Kontaktmaterial: |
CuSn |
| Kontaktauflage: |
verzinnt |
| Stromnennbelastung: |
1A |
| Isolationswiderstand: |
³1012W |
| Betriebsspannung: |
250V AC |
| Prüfspannung: |
500V ACeff. |
| Temperaturbereich: |
-65...+150°C |
| |
| Abmessungen |
| ||||||
| Polzahl |
A |
B |
C |
D |
E |
F |
| [mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] | |
| 4 |
8,41 |
10,7 |
7,62 |
7,5 |
5,5 |
2,54 |
| 6 |
10,95 |
10,7 |
7,62 |
7,5 |
5,5 |
5,08 |
| 8 |
13,49 |
10,7 |
7,62 |
7,5 |
5,5 |
7,62 |
| 10 |
16,03 |
10,7 |
7,62 |
7,5 |
5,5 |
10,16 |
| 14 |
21,11 |
10,7 |
7,62 |
7,5 |
5,5 |
15,24 |
| 16 |
23,56 |
10,7 |
7,62 |
7,5 |
5,5 |
17,78 |
| 18 |
26,19 |
10,7 |
7,62 |
7,5 |
5,5 |
20,32 |
| 20 |
28,73 |
10,7 |
7,62 |
7,5 |
5,5 |
22,86 |
| 24 |
33,60 |
18,3 |
15,24 |
7,5 |
5,5 |
27,94 |
| 28 |
38,97 |
18,3 |
15,24 |
7,5 |
5,5 |
33,02 |
| 32 |
44,05 |
18,3 |
15,24 |
7,5 |
5,5 |
38,10 |
| 40 |
53,90 |
18,3 |
15,24 |
7,5 |
5,5 |
48,26 |
| ||||||
| Hinweis |
| Die Produkte erfüllen die Bedingungen der EU-Richtlinie bezüglich der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS). Geignetes Flachbandkabel AWG28 siehe Warengruppen G1211 und G1213 in diesem Katalog. Presswerkzeug MWZ215D siehe Warengruppe T4651 in unserem roten Katalog "Komponenten & Geräte". |
|
Inkl. moms
Kr. 23,40
- v/10 – Kr. 14,62
- v/25 – Kr. 11,70
- v/100 – Kr. 9,95
