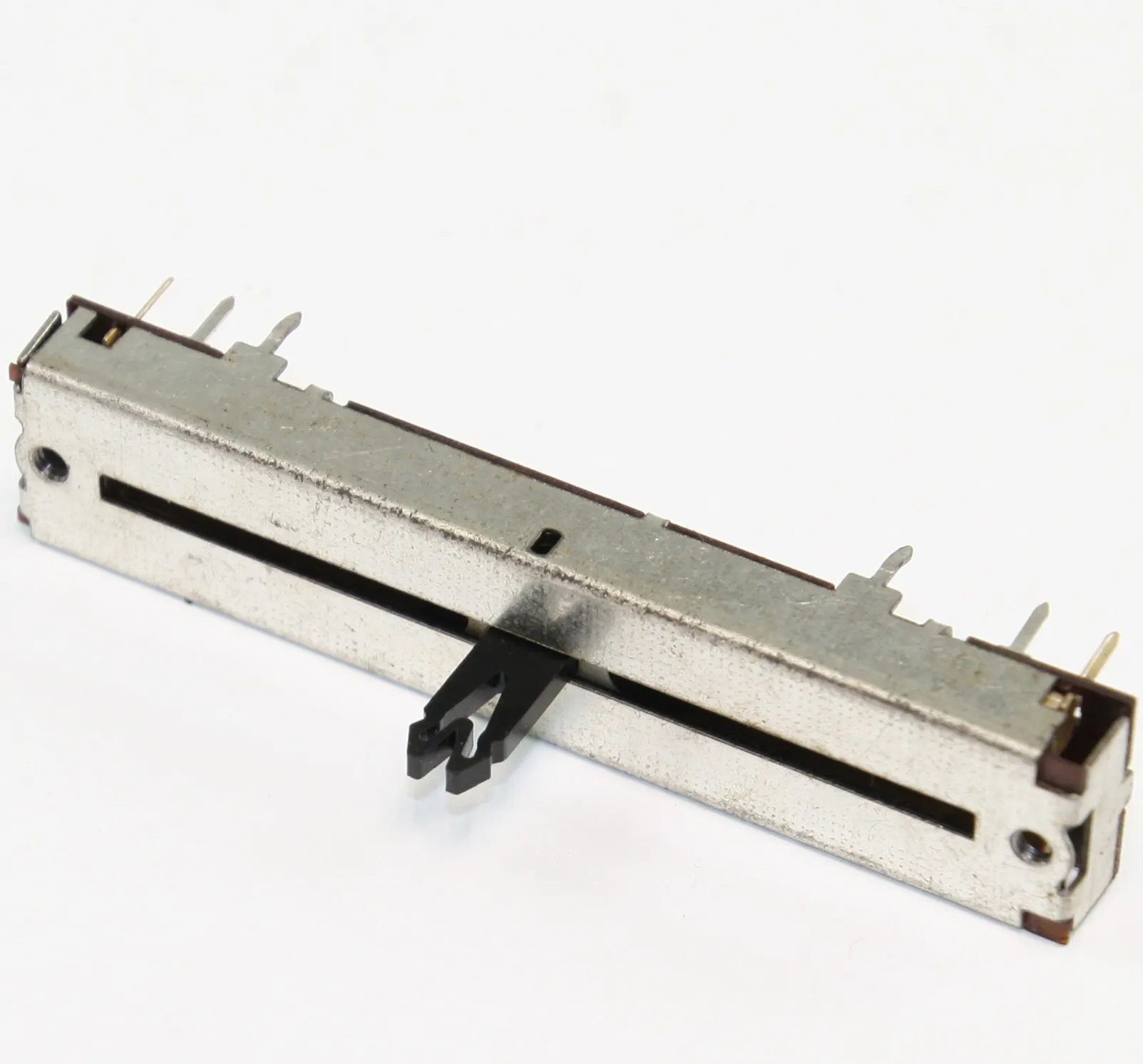

Skydepotentiometer, SPEC, 22K

Name: Skydepotentiometer, SPEC, 22K
SKU: 145834
Price: 40.00 DKK
Availability: InStock

Varenummer: 145-834

Varekode: RUWIDO 22K WU

Vægt: 28 g

26 stk. på lager

Vis lignende produkter i kategorien "Stereo"

Fabrikat: Ruwido
Længde: 78mm
Afstand mellem monteringshuller: 72mm.
Bredde: 15,8mm
Højde, hus: 8mm
Højde, hus+slider: 20,5mm
Vandring: 58mm
Tolerance: 20%
Slide potentiometer.
Slidepotentiometer
Slide-potentiometer

SPECIELT POTENTIOMETER!

OBS: Den ene halvdel af vandringen ændrer ikke modstanden!

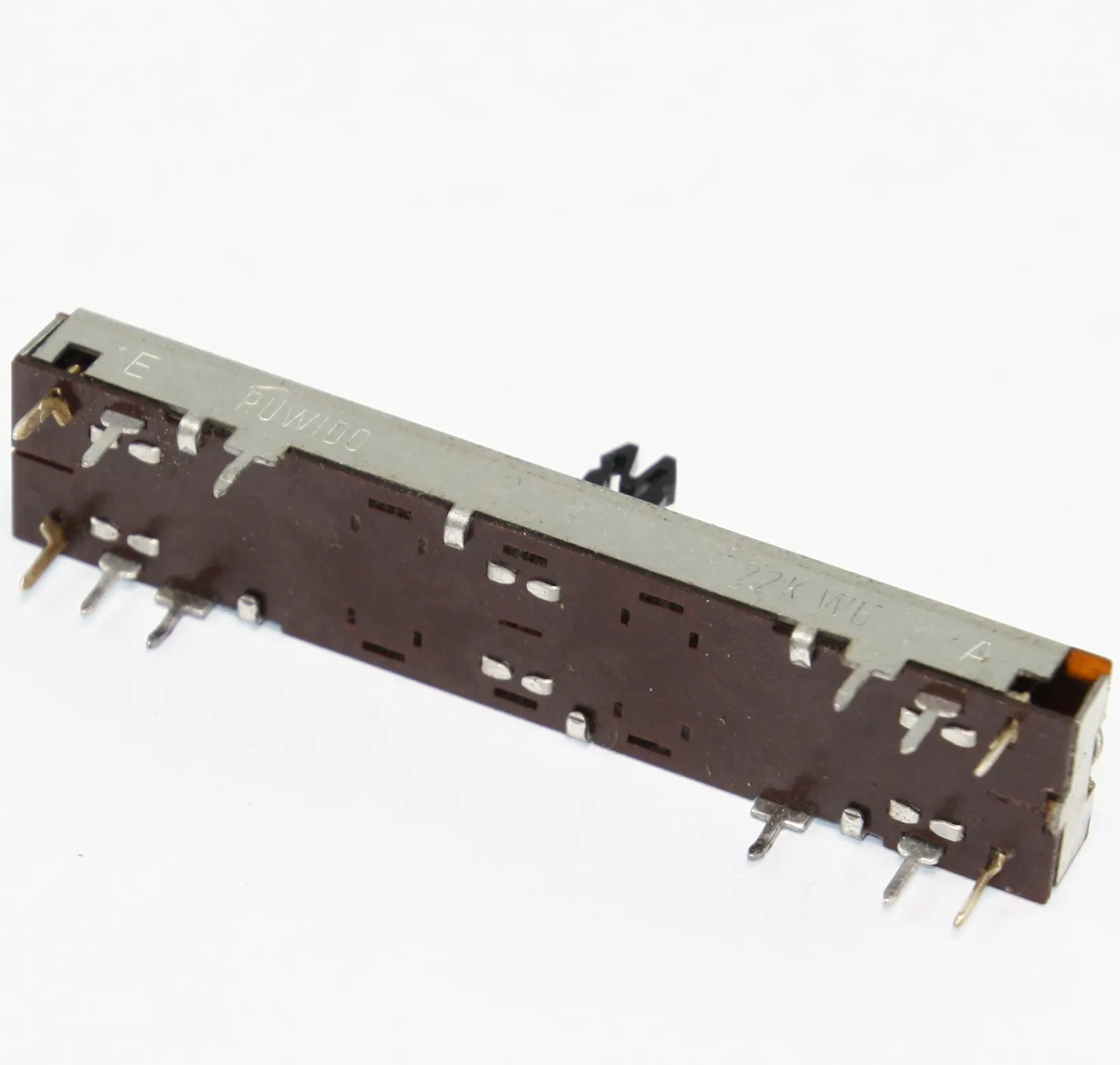

Set fra bunden, kan vi navngive benene:

---------------------------------
| 1 2 GND GND 3 4 |
| 8 7 GND GND 6 5 |
---------------------------------

Ben 1 og 4 er kortsluttet, og ben 5 og 8 er kortsluttet.

I nedenstående, er VV potentiometer-armen, der er placeret i midten:

   ---------------------------------------------------------------------------------------------
   |                                             ||                                            |
   |        VV                                            |
(Ben 1) (Ben 2)-22-20-18-16-14-12-10-08-06-04-02-00-00-00-00-00-00-00-00-00-00-00-00-(Ben 3) (Ben 4)

   ---------------------------------------------------------------------------------------------
   |                                             ||                                            |
   |        VV                                            |
(Ben 8) (Ben 7)-00-00-00-00-00-00-00-00-00-00-00-00-02-04-06-08-10-12-14-16-18-20-22-(Ben 6) (Ben 5)

På vandringen fra venstre stilling, og ind mod midten, er målepunktet ben 5+8 og ben 7 altså kortsluttet.

Herfra, og hele vejen ud til højre stilling, er målepunktet ben 1+4, og ben 3 kortsluttet.
