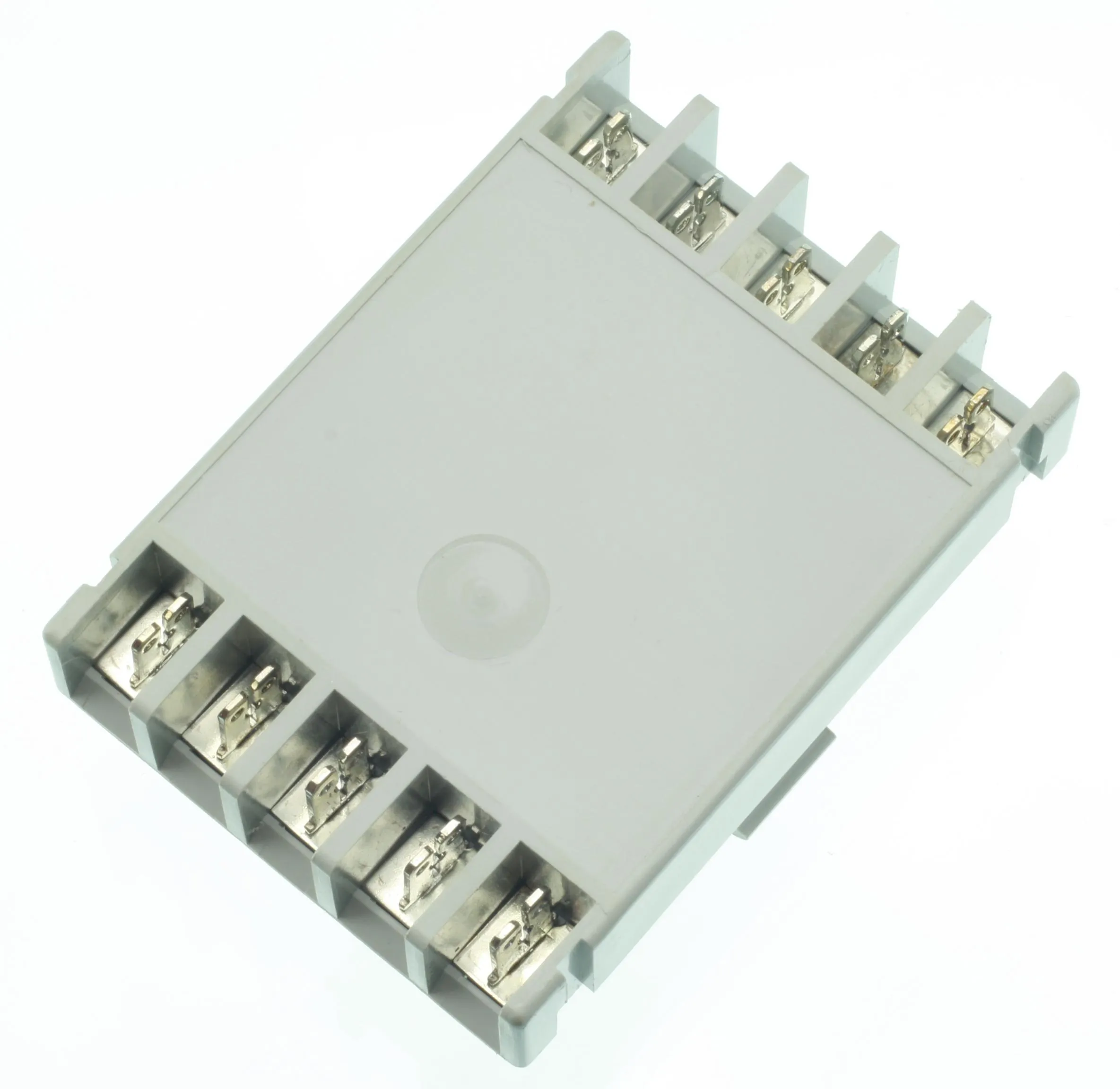

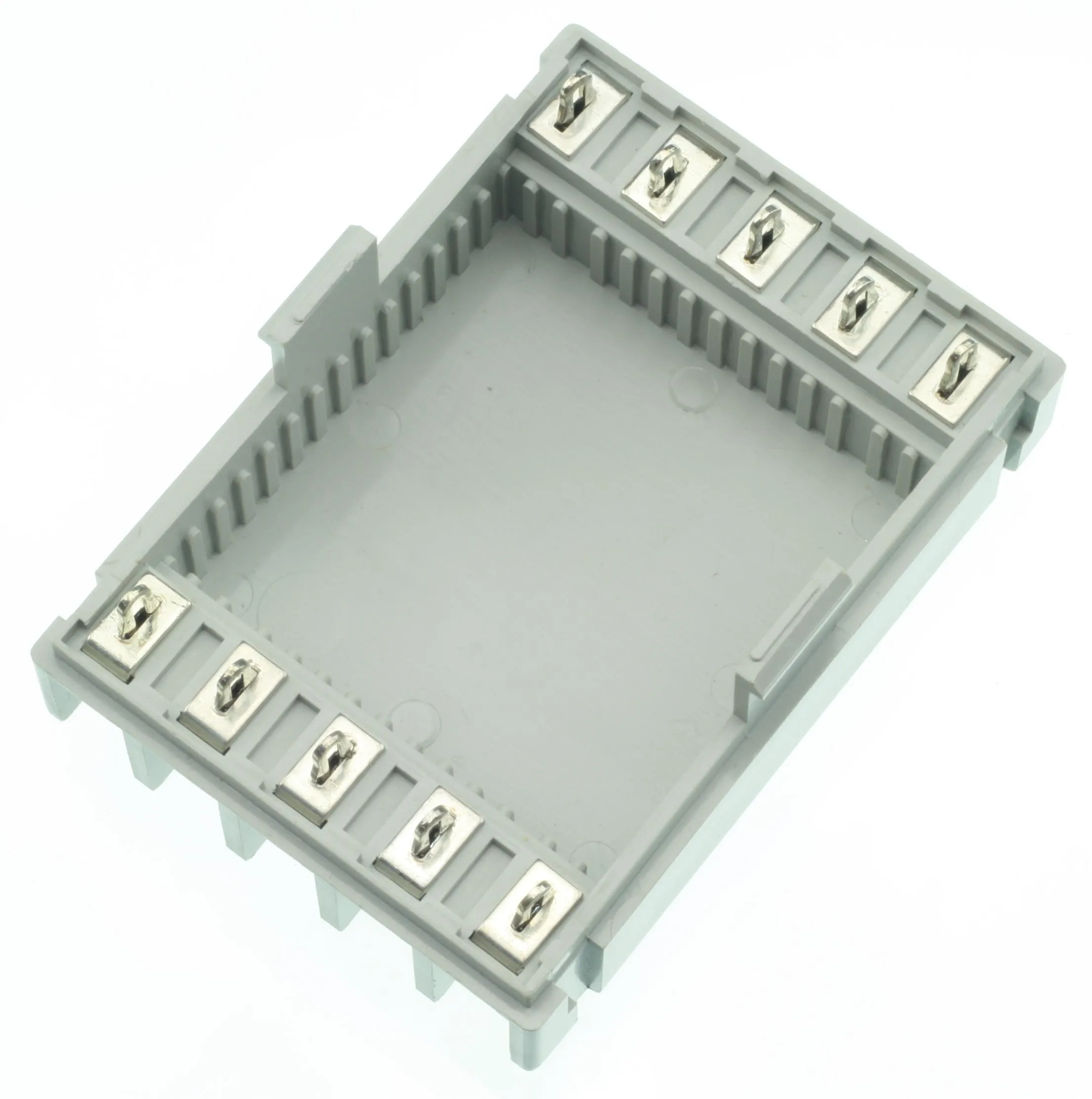

ENCLOSURE LID 50X70X103mm.
Ekstern kabling via tilslutningsklemmer med
selvløftende klemskiver og positive/negative skruer eller
via konnektorer til flade stiftkabelsko
Intern kabling med print og tilslutningsklemmer via
ledningsforbindelse eller flade stiftkabelsko
Klemmer kan benyttes individuelt
To-delt struktur
Styreriller til printkort, 1,6 mm tyk
Opspænding for 2 huller i overensstemmelse med DIN 46 121 og
DIN 43 660 eller hurtig opspænding for standardskinne i
overensstemmelse med DIN 46 277 og DIN EN 50 022
Luftåbninger og krybeafstande i overensstemmelse med VDE
0110, gruppe C, 380 Veff.
LDG-D serien tilbyder isolerende huse i tre forskellige
størrelser i overensstemmelse med love og regler på
maskin- og auto-området. Med klemdæksler til
stødsikre klemmer i overensstemmelse med VDE 0100, del 750
og VBG 4.
| Beskyttelsesklasse for hus | IP 40 (uden klemmer) |
| IP 20 (med klemmer og dæksel) | |
| Husmateriale: | |
| LDG-D-6 | ABS (Teluran) 877T, UL94 HB |
| LDG-D-10/20 | Novodur, UL 94 HB |
| Klemmedæksel: | |
| LDG-D-6 | Polystyren 168N |
| LDG-D-10/20 | Makrolon 2800 |
| Klemme | Vinkel CuZn 37,2 μm forniklet, 2 μm fortinnet, klemskrue, stålplade, forkromet, kabeltværsnits areal → maks. 4 mm², mærkestrøm 20 A |
| Flad stiftkabelsko | CuZn 37, 7 μm fortinnet, til flad stiftkabelskokrave 2,8 x 0,8 mm i overensstemmelse med DIN 46 247, mærkestrøm maks. 10 A |
| Temperaturområde | -40 - +85 °C |
| Udvendige mål (L x B x H): | |
| LDG-D-6 | 25 x 70 x 103 mm |
| LDG-D-10 | 50 x 70 x 103 mm |
| LDG-D-20 | 100 x 70 x 110 mm |
| LDG-D-6 | Varenr. | |
| Hus | Monteret med 6 klemmer | 404000 |
| Sidedel | 404001 | |
| Klemmedæksel | Gennemsigtig | 404004 |
| LDG-D-10 | ||
| Hus | 404010 | |
| Dæksel | Monteret med 10 klemmer | 404011 |
| Klemmedæksel | Gennemsigtig | 404014 |
| LDG-D-20 | ||
| Hus | 404020 | |
| Dæksel | Monteret med 20 klemmer | 404021 |
| Klemmedæksel | Gennemsigtig | 404024 |
Terminals and terminal surroundings sold separately.
Approvals
UL File No. E 84703, CSA File No. LR 67018
