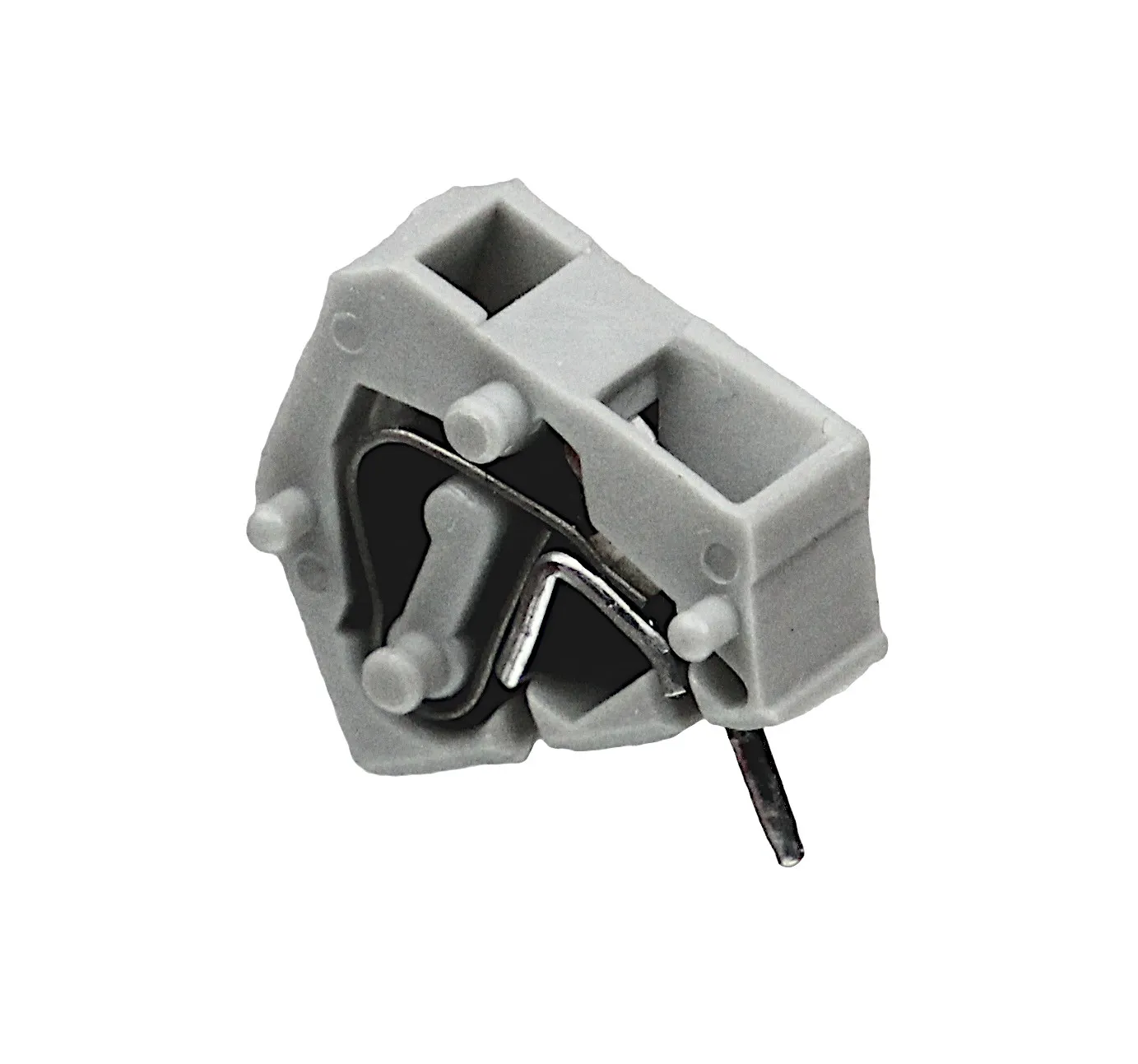

WAGO - Terminal Block, PCB, 5MM, grå
Varenummer:
117-450
Varekode: 236-791
Vægt: 88 g
4020 stk.
på lager
Printklemme, 2,5 mm²; Rastemål 5/5,08 mm, 1-polet, CAGE CLAMP, laskningsmulighed, 2,50 mm², grå
- Printklemmer med CAGE CLAMP®-tilslutning, aktivering med skruetrækker parallelt med eller vinkelret på lederindgangen
- Versioner med Ex-godkendelse
- Til kundetilpassede printklemrækker
- 45° lederindgangsvinkel giver en lang række anvendelsesmuligheder og fortrådningsmuligheder
- Printklemrækkerne indstilles til metrisk eller tomme-rastemål ved at presse dem sammen eller trække dem fra hinanden
| Mærkninger iht. | IEC/EN 60664-1 |
| Mærkespænding (III/3) | 250V |
| Mærkepulsspænding (III/3) | 4kV |
| Mærkespænding (III/2) | 320V |
| Mærkepulsspænding (III/2) | 4kV |
| Mærkespænding (II/2) | 630V |
| Mærkepulsspænding (II/2) | 4kV |
| Mærkestrøm | 24A |
| Billedtekst (mærkninger) | (III / 2) ≙ Overspændingskategori III/Forureningsgrad 2 |
Godkendelse UL
| Godkendelser iht. | UL 1059 |
| Mærkespænding UL (brug gruppe B) | 300V |
| Mærkestrøm UL (brug gruppe B) | 15A |
| Mærkespænding UL (brug gruppe D) | 300V |
| Mærkestrøm UL (brug gruppe D) | 10A |
Godkendelse CSA
| Godkendelser iht. | CSA |
| Mærkespænding CSA (brug gruppe B) | 300V |
| Mærkestrøm CSA (brug gruppe B) | 15A |
| Mærkespænding CSA (brug gruppe D) | 300V |
| Mærkestrøm CSA (brug gruppe D) | 10A |
| otalt antal tilslutningspunkter | 1 |
| Totalt antal potentialer | 1 |
| Antal tilslutningstyper | 1 |
| Antal niveauer | 1 |
Connection 1
| Tilslutningsteknologi | CAGE CLAMP® |
| Aktivering type | Betjeningsværktøj |
| Entrådet leder | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Fleksibel leder | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Flertrådet leder med terminalrør med plastikkrave | 0,25 … 1,5 mm² |
| Flertrådet leder med terminalrør uden plastikkrave | 0,25 … 1,5 mm² |
| Bemærk (ledertværsnit) | 12 AWG: THHN, THWN |
| Afisoleringslængde | 5 … 6 mm / 0.2 … 0.24 inch |
| Lederindgangsvinkel til printkortet | 45° |
| Antal pole | 1 |
