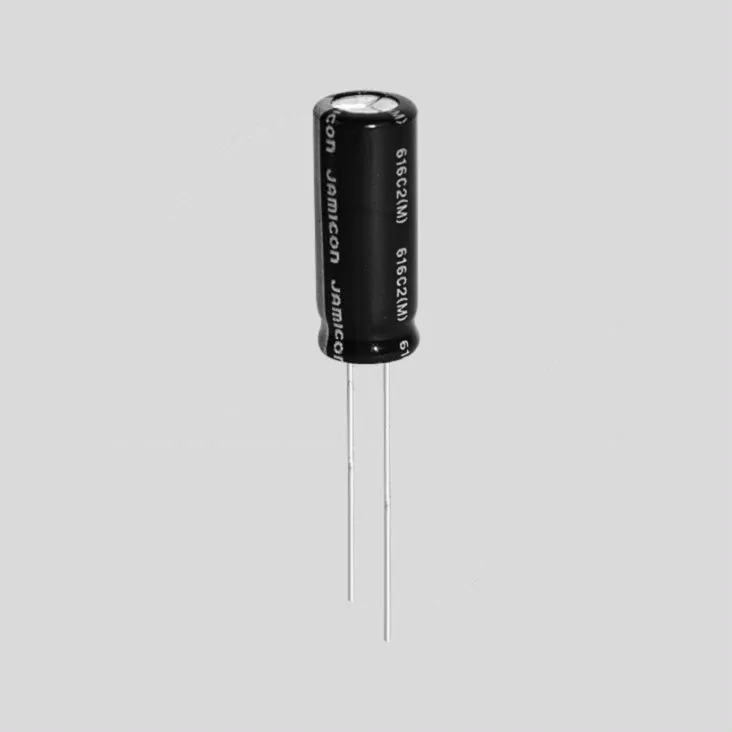

El-Capacitor 10µF/50V-P2,5-5x11Taped
Varenummer:
102-939
Varekode: CSHT0010/50-P2,5
Vægt: 0 g
697 stk.
på lager
Specifikationer
| Kondensator-type | radial |
|---|---|
| Produkt | kondensator |
| Spænding, max. | 50 V |
| Tolerance | ±20 % |
| Kapacitans | 10 µF |
| Temperatur | -55 – 105 °C |
| Højde | 1.1 cm |
| Diameter | 5 mm |
| Benafstand | 2 mm |
Gruppe: C6396
JAMICON Electrolytic Capacitors
Series: TL
Radial, Low Impedance, Low ESR
Style: Taped, Bulk
Rated Voltage: 50V DC
Tolerance: 20%
Temperature Range: -55...+105°C
| Features |
| • Aluminium encased, insulated • Radial leads • High temperature (up to 105°C) • High reliability |
 |
| Technical Specifications |
|
|||||||||||||||
| Voltage Rating: | 50V DC | Rated Voltage: | 63V | Impedance Ratio: | 3W | Surge Voltage, tan d (120Hz, 25°C): | 0,10 | Capacitance Tolerance: | ±20% | Temperature Range: | -55...+105°C | Leakage Current: | IL£0,01xCxUN oder 3µA | ||
|
|||||||||||||||
| Part Nr. | C | RESR | IR | D | L | P | d | [µF] | [W] | [mA] | [mm] | [mm] | [mm] | [mm] | TLP0010/50 | 10 | 1,331 | 0,11 | 5 | 11 | 2 | 0,5 | TLP0022/50 | 22 | 0,726 | 0,16 | 5 | 11 | 2 | 0,5 | TLP0033/50 | 33 | 0,564 | 0,23 | 6,3 | 11 | 2,5 | 0,5 | TLP0047/50 | 47 | 0,453 | 0,27 | 6,3 | 11 | 2,5 | 0,5 | TLP0068/50 | 68 | 0,352 | 0,38 | 8 | 11,5 | 3,5 | 0,6 | TLP0100/50 | 100 | 0,220 | 0,59 | 8 | 20 | 3,5 | 0,6 | TLP0220/50 | 220 | 0,113 | 0,80 | 10 | 16 | 5 | 0,6 | TLP0330/50 | 330 | 0,091 | 1,08 | 10 | 20 | 5 | 0,6 | TLR0470/50 | 470 | 0,074 | 1,38 | 12,5 | 20 | 5 | 0,6 | TLR0680/50 | 680 | 0,059 | 1,83 | 12,5 | 25 | 5 | 0,6 | TLR1000/50 | 1000 | 0,048 | 2,23 | 16 | 25 | 7,5 | 0,8 | |||||||||
| C = Rated Capacitance, RESR = Max. Impedance (20°C, 120 KHz), IR = Ripple Current (105°C, 100kHz), P = Pitch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Taping Measurements |
|
|||||||||||||||||||||||||||||||
| P: | 12,7±1,0mm | P0: | 12,7±0,2mm | P1: | 3,85±0,7mm | P2: | 6,35±1,0mm | W: | 18,0±0,5mm | W0, Min.: | 12,5mm | W1: | 9,0±0,5mm | W2, Max.: | 1,5mm | H: | 18,5±0,75mm | D0: | 4,0±0,3mm | L, Max.: | 11,0mm | t: | 0,6mm | Dh: | 0±2,0mm | Dh1: | 0±1,0mm | F (Pitch): | See Part Description | ||
|
|||||||||||||||||||||||||||||||
| DxL | d±0,05 | Amax. | H±0,5 | H0±0,5] | H1±0,5 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | 5x11 | 0,5 | 12,5 | 18,5 | 16,0 | 32,5 | 6,3x11 | 0,5 | 12,5 | 18,5 | 16,0 | 32,5 | 8x11,5 | 0,6 | 13,0 | 18,5 | 16,0 | 32,5 | 8x20 | 0,6 | 21,5 | 18,5 | 16,0 | 41,0 | 10x16 | 0,6 | 17,5 | 18,5 | 18,5 | 36,0 | 10x20 | 0,6 | 19,5 | 18,5 | 18,5 | 41,0 | ||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| Terms of Delivery |
| Minimum order quantity: 1 PKU = 25 pieces Form of delivery: Taped and Bulk |
|
| Manufacturer |
 |
| http://www.jamicon.com.tw |
|
